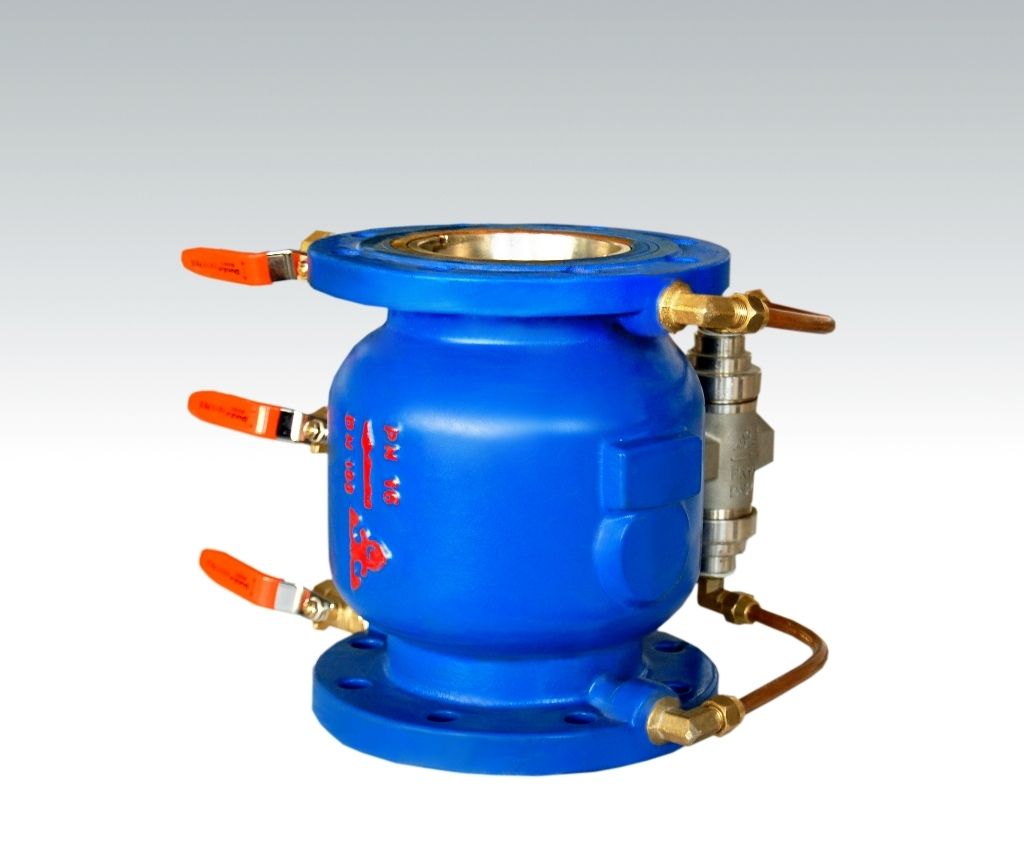

一、LHS743X低阻力倒流防止器特點：
①由前后兩個止回閥和中間自動排水器組成。
②在前后止回閥產生滲漏時，能夠自動排水，阻斷回流，嚴格防止回流污染，保護上游管道內的水質。
③超低水損、節能顯著：水頭損失小于0.04Mpa;
④空氣隔斷、自動排水：在回流狀態發生時，主閥關閉時，排水器自動開啟、中間腔泄壓為零，主閥的上下游之間實現空氣隔斷或零壓隔斷，隔斷性能安全可靠。
⑤節地節材、安裝靈活:外形小、自重輕，結構長度僅為現有同類產品的30％；可以水平或垂直安裝.
二、LHS743X低阻力倒流防止器主要性能規范：
A、正向通水：
進口壓力大于出口壓力時，兩個止回閥瓣開啟，排水器關閉。在2m/s流速時，流通水損小于0.04Mpa.
B、反向關閉：
進口壓力小于等于出口壓力時，兩個止回閥瓣關閉，排水器開啟。
如果沒有垃圾卡阻，兩個止回閥瓣密封關閉，排水器出口不排水，中間腔與大氣相通，中間腔壓力為零。
C、防止回流污染：
進口壓力小于出口壓力時，兩個止回閥瓣處于關閉狀態，排水器處于開啟狀態如果其中一個或兩個止回閥瓣的閥口有垃圾卡阻，產生滲漏，所漏介質均流向中間腔，經過排水器直接排出閥外，防止對進口端的回流污染。
注：P1為進口端壓力，P2為中間腔壓力，P3為出口壓力。
企業03年開發、研制、生產的專利產品“低阻力倒流防止器”是吸收國內外產品技術基礎上的創新產品，是對控制閥的一次突破性變革。它將是閥結構直流管道式，并對閥瓣啟閉件進行了專利發明設計及專利涉及改進，使其具有噪音小、流阻低、運行平穩靈敏、安裝維護方便、使用壽命長等顯著特點，。產品經預防醫學研究院檢驗，其衛生指標完全符合國家“生活引用水衛生規范”的要求，深受各地自來水公司的歡迎。
三、LHS743X低阻力倒流防止器主要材料
序號 | 零件名稱 | 材料名稱 | ||||
1 | 閥 體 | HT200 | QT450 | WCB | CF8 | CF8M |
2 | 球 閥 | 銅 | 銅 | 銅 | 304 | 316 |
3 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M |
4 | 內 件 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 304 | 316 |
5 | 排水器 | 不銹鋼 | 不銹鋼 | 不銹鋼 | CF8 | CF8M |
四、LHS743X低阻力倒流防止器主要尺寸：
型號 | 公稱通徑 | 外形尺寸 | 材質 | 壓力等級 | |||
Mm | 英寸 | L | H | H1 | 全不銹鋼 | PN10 PN16 | |
LHS711X | 15 | 1/2 | 132 | 75 | 38 | ||
20 | 3/4 | 132 | 75 | 38 | |||
25 | 1 | 135 | 75 | 38 | |||
LHS712X | 32 | 11/4 | 260 | 128 | 64 | ||
40 | 11/2 | 260 | 128 | 64 | |||
50 | 2 | 280 | 172 | 82 | |||
LHS743X | 50 | 2 | 185 | 270 | 160 | 殼體：球墨鑄鐵 或不銹鋼 內件：不銹鋼 | |
65 | 21/2 | 210 | 286 | 166 | |||
80 | 3 | 225 | 310 | 176 | |||
100 | 4 | 250 | 335 | 195 | |||
150 | 6 | 340 | 410 | 235 | |||
200 | 8 | 400 | 466 | 266 | |||
LHS745X | 65 | 21/2 | 320 | 330 | 190 | 殼體：球墨鑄鐵 內件：不銹鋼 | |
80 | 3 | 450 | 350 | 210 | |||
100 | 4 | 500 | 385 | 230 | |||
150 | 6 | 600 | 510 | 285 | |||
200 | 8 | 760 | 656 | 336 | |||
250 | 10 | 950 | 830 | 430 | |||
300 | 12 | 1070 | 980 | 510 | |||
350 | 14 | 1270 | 1000 | 600 | |||
400 | 16 | 1430 | 1250 | 680
| |||
五、訂貨說明：
金豪閥門對貴公司的承渃
我公司對產品的質量實行三包；包質、包換、包修
合同簽定后，質量保證，按時交貨
客戶在訂貨中務必提供以下說明；
結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務
