| 產品名稱： | J744X液動角式排泥閥 |
| 產品型號： | J744X |
品牌 | 金豪閥門 |
一、J744X液動角式排泥閥概述：
J744X液動角式排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘。
二、J744X液動角式排泥閥工作原理及性能：

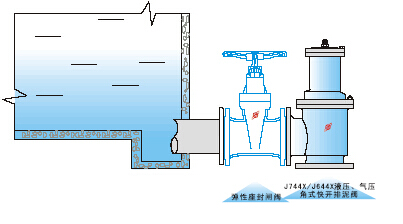

本產品由液壓缸和角工截止閥組合而成，液壓缸內動力帶動閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥手動二位四通換向閥集中控制，操作方便。
三、J744X液動角式排泥閥主要技術參數：
1.閥門公稱壓力：1.0Mpa
2.閥體密封壓力：1.1Mpa
3. 液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
4. 液壓缸工作介質：清水、氣、油
5.介質溫度：常溫
四、J744X液動角式排泥閥主要零部件材料：
| J744X/J644X角式快開型密封皮碗 | 閥桿 | 閥板 | 缸蓋 | 液壓缸 | 閥體 |
| 耐磨丁腈橡膠 | 不銹鋼 | HT200 | HT200 | HT200 | HT200 |
五、J744X液動角式排泥閥主要外形尺寸：
| 公稱通徑（mm）|尺寸（mm）|型號 | J744X-10、J644X-10 | 接管螺紋G | 快開角式型閥桿材料 | |||||
| H | L1 | L2 | D | D1 | z-Φd | |||
| 80 | 480 | 135 | 125 | 195 | 160 | 4-18 | 1/2＇ | 不銹鋼 |
| 100 | 500 | 145 | 125 | 215 | 180 | 4-18 | 1/2＇ | 不銹鋼 |
| 150 | 620 | 203 | 140 | 280 | 240 | 8-23 | 1/2＇ | 不銹鋼 |
| 200 | 735 | 225 | 185 | 335 | 295 | 8-23 | 1/2＇ | 不銹鋼 |
| 250 | 805 | 260 | 205 | 390 | 350 | 12-23 | 1/2＇ | 不銹鋼 |
| 300 | 940 | 280 | 245 | 440 | 400 | 12-23 | 3/4＇ | 不銹鋼 |
| 350 | 1100 | 305 | 270 | 500 | 460 | 16-23 | 1＇ | 不銹鋼 |
| 400 | 1200 | 304 | 310 | 565 | 215 | 16-25 | 1＇ | 不銹鋼 |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
