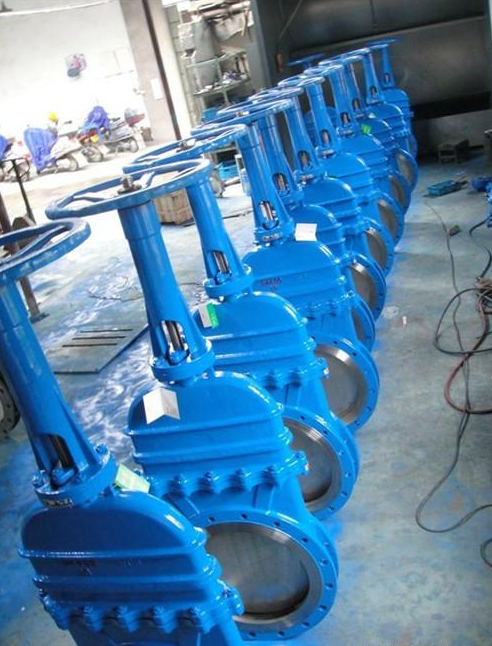

一、 DMZ73H煤氣刀型閘閥概述：
DMZ73H煤氣刀型閘閥在圓周密封的基礎上，又采用了目前國際上 的浮動密封結構構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點 為，DMZ73H煤氣刀型閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向 相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。
二、DMZ73H煤氣刀型閘閥主要性能規范：
公稱壓力 | PN |
殼體試驗 | 15XPN |
密封試驗 | 11XPN |
工作溫度 | 橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃ |
運用介質 | 紙漿、污水、煤氣等 |

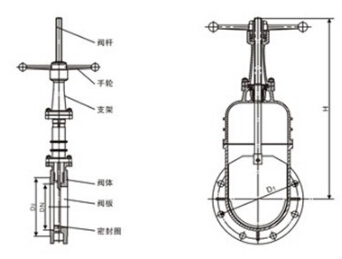

三、DMZ73H煤氣刀型閘閥主要技術圖紙
四、DMZ73H煤氣刀型閘閥主要特點：
DMZ73H煤氣刀型閥閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
五、DMZ73H煤氣刀型閘閥主要外形連接尺寸：
公稱壓力（MPa） | 公稱通徑（mm） | L | D | D1 | D2 | H | N-M | D0 |
1.0MPa | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
300 | 100 | 440 | 400 | 368 | 480 | 12-M20 | 400 | |
350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
400 | 110 | 565 | 515 | 782 | 990 | 16-M22 | 400 | |
450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | |
900 | 200 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 | |
1000 | 1220 | 1160 | 1150 | 2780 | 28-M33 | 配電動 | ||
1200 | 1450 | 1380 | 1325 | 3360 | 32-M36 | |||
1400 | 1675 | 1590 | 1525 | 3920 | 36-M39 | |||
1600 | 1915 | 1820 | 1750 | 4480 | 40-M45 |
六、DMZ73H煤氣刀型閘閥主要零部件材料
閥體、上蓋 | 碳鋼、不銹鋼 |
閘板 | 不銹鋼 |
閥桿 | 不銹鋼 |
密封圈 | 橡膠、四氟、不銹鋼、 硬質合金 |
七、DMZ73H煤氣刀型閘閥訂貨說明：
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
