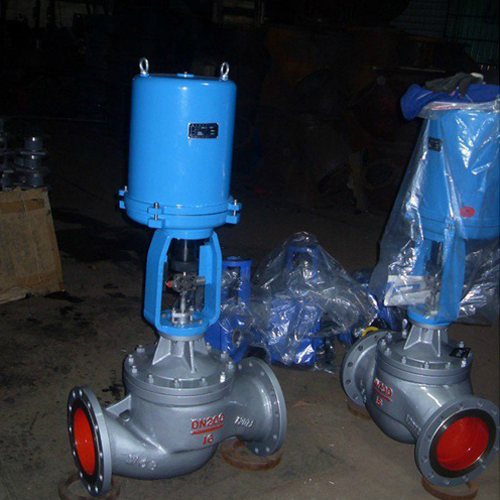

T941H電動調節閥

發布日期：2015-11-29 點擊數： T941H電動調節閥

【簡單介紹】

T941H電動調節閥鍋爐給水電動調節閥T940由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ 型有

【詳細說明】

一、T941H電動調節閥產品概述：

　　電動調節閥是由調節閥體配以不同的電動執行器組成的工業現場執行儀表，它接受調節器輸出的4-20mA或者脈沖信號,來進行閉環控制，實現對流量、壓力、溫度、液位等參數的自動控制，并且可以選擇智能型電動執行器，與DCS、PLC等實現數字傳輸,組成更加智能的控制系統。T941H電動調節閥的電源電壓有220V和380V兩種，電動調節閥,電動單座調節閥,電動小流量調節閥的流量特性有等百分比、線性、快等三種。電動調節閥與氣動調節閥相比，具有節能(只在工作時才消耗電能)，環保(無碳排放)，明科閥門安裝快捷方便(無需復雜的氣動管路和氣泵工作站)等優點，電動調節閥,電動單座調節閥,電動小流量調節閥廣泛應用于電力、化工、冶金、環保、水處理、輕工、建材等工業自動化系統領域。

二、T941H電動調節閥主要性能：

公稱壓力PN(Mpa)	公稱通徑DN(mm)	水壓試驗壓力PS(Mpa)	給水溫度t(≤℃)	設計壓差△(Mpa)	大流通面積fmax(cm2)	大流量Qmax(T/h)	適用介質	流量特性	壓力特性	泄漏量
2.5	50	3.8	425	0.4	1.89	12.1	水油蒸汽	進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。	流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。	為大流量的0.01~0.05%。
	65				2.72	17.4
	80				3.56	22.8
	100				6.14	39.3
	150				12.26	78.5
4	50	6	425	0.5	1.89	13.6
	65				2.72	19.5
	80				3.56	25.5
	100				6.14	44.0
10	50	15	425	0.8	5.14	45.6
	80				5.76	50.3
	100				8.96	78.8
	125				14.5	110.5
	150				18.28	160.9
	200				33.38	293.36

三、T941H電動調節閥技術圖片：


T941H電動調節閥主要零部件材料：

零件名稱	材料	零件名稱	材料
閥蓋	鑄鋼	桿頭	不銹鋼
閥體	2G25I	閥瓣	不銹鋼1Cr18N9Ti
閥桿	不銹鋼	閥座	不銹鋼1Cr18N9Ti

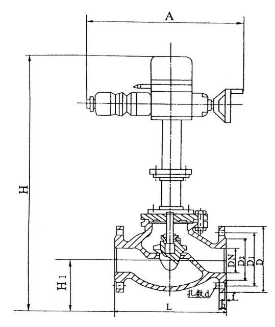

T941H電動調節閥主要外形連接尺寸：　　　　　　單位：mm

公稱壓力PN(Mpa)	公稱通徑DN(mm)	主要外形尺寸和連接尺寸
		L	H	H1	D	D1	D2	D6	b	f	f1	n	q
2.5	50	250	238	165	160	125	100	不帶凹下部分	20	3	不帶凹下部分	4	φ18
	65	260	248	175	180	145	120		22	3		8	φ18
	80	310	267	190	195	160	135		22	3		8	φ18
	100	350	279	210	230	190	160		24	3		8	φ23
	150	450	338	280	300	250	218		30	3		8	φ25
4	50	250	238	165	160	125	100	88	20	3	4	4	φ18
	65	260	248	175	180	145	120	110	22	3	4	8	φ18
	80	310	267	190	195	160	135	121	22	3	4	8	φ18
	100	350	279	210	230	190	160	150	24	3	4.5	8	φ23
10	50	300	242	170	195	145	115	88	28	3	4	4	φ25
	80	380	280	188	230	180	150	121	34	3	4.5	8	φ25
	100	400	280	212	265	210	175	150	38	3	4.5	8	φ30
	150	450	330	268	350	290	250	204	46	3	4.5	12	φ34
	200	550	380	310	430	360	315	260	54	3	4.5	12	φ41

六、T941H電動調節閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
