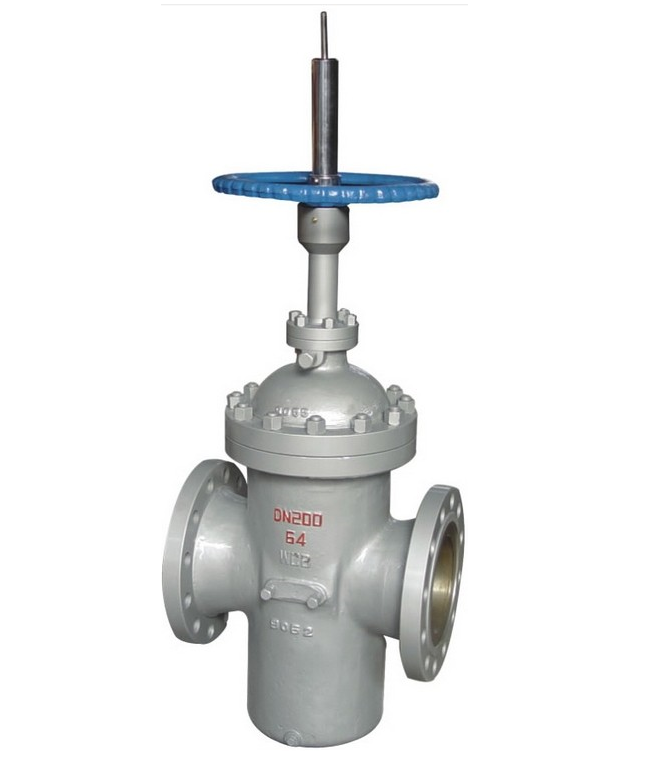

Z43W帶導流平板閘閥

發布日期：2015-11-18 點擊數： Z43W帶導流平板閘閥

一、Z43W帶導流平板閘閥簡介：

平板閘閥采用單閘板帶導流孔和不帶導流孔兩種結構型式，帶導流孔結構流道通暢，適用于油氣輸送，通球等。如果按結構來分，我們通常看到的是兩種，一種是扁平型的，另一種是圓型的。帶導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。。

平板閘閥的特點：

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。

(2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。

(3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。

(4) 閥座環–焊接閥座環垂直于流動通道，易于維護。

(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

(6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

(7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。

(8) 整體后座–硬面，使用壽命長。

(9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

(10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

二、平板閘閥執行標準：

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSIB16.34	MSSSP-25

三、平板閘閥產口性能規范：

設計等級		常溫下試驗壓力（MPa）				適用溫度			適用介質
設計等級		殼體	左密封	左密封	低壓密封	G型	D型	普通型	抗硫型	基本型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

四、平板閘閥主要零部件材料：

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/FlexibleGraphite		聚四氟乙烯/PTFE+FPM
墊片	-
螺栓	35	35CrMo	A193-B7M	A193-B8
適用介質	水、油口、蒸汽	蒸汽、油品	丙烷、乙烯	硝酸類

五、平板閘閥主要外形和連接尺寸PN1.6MPa-2.5MPa：

1.6MPa	DN	L	D	D1	D2	Do	f	b	H	H1	n-d
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	125	100	250	3	16	584	80	4-18
	65	190	180	145	120	250	3	18	634	95	4-18
	80	203	195	160	135	250	3	20	688	100	8-18
	100	229	215	181	155	300	3	20	863	114	8-18
	125	254	245	210	185	350	3	22	940	132	8-18
	150	267	280	240	210	350	3	24	1030	150	8-23
	200	292	335	295	265	350	3	26	1277	168	12-23
	250	330	405	355	320	400	3	30	1491	203	12-25
	300	356	460	410	375	450	4	30	1701	237	12-25
	350	381	520	470	435	500	4	34	1875	265	16-30
	400	406	580	525	485	305	4	36	2180	300	16-30
	450	432	640	585	545	305	4	40	2440	325	20-34
	500	457	705	650	608	305	4	44	2860	360	20-41
	600	508	840	770	718	305	5	48	3450	425	20-41
	700	610	910	840	788	305	5	50	3960	460	24-41
	800	660	1020	950	898	305	5	52	4550	512	24-41
	900	711	1120	1050	998	250	5	54	5250	565	28-48
	1000	811	1250	1170	1110	250	5	56	5870	630	28-18
2.5MPa	50	178	160	125	100	250	3	20	584	80	4-18
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25	65	190	180	145	120	300	3	22	634	95	8-18
	80	203	195	160	135	350	3	22,	388	100	8-18
	100	229	230	190	160	350	3	24	863	114	8-23
	125	254	270	220	188,	350	3	28	940	132	8-25
	150	267	300	250	218	400	3	30	1030	150	8-25
	200	292	360	310	278	450	3	34	1277	168	12-25
	250	330	425	370	332	500	3	36	1491	203	12-30
	300	356	485	430	390	305	4	40	1701	237	16-30
	350	381	550	490	448	305	4	44	1875	265	16-34
	400	406	610	550	505	305	4	48	2180	300	16-34
	450	432	660	600	555	305	4	50	2440	325	20-34
	500	457	730	660	610	305	4	52	2860	360	20-41
	600	508	840	770	718	305	5	56	3450	425	20-41
	700	610	955	875	815	305	5	60	3960	460	24-48
	800	660	1070	990	930	305	5	64	4550	512	24-48
	900	711	1180	1090	1025	-	5	66	5250	595	28-54
	1000	811	1305	1210	1140	-	5	68	5870	660	28-48

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務。
