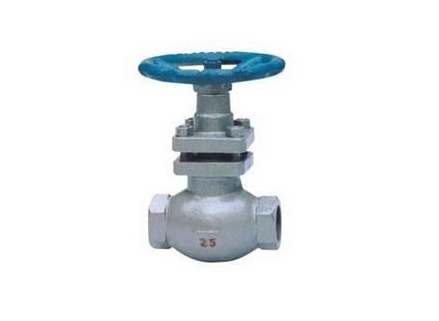

產品名稱： | UJ11H內螺紋柱塞閥 |
產品型號： | UJ11H |
品牌： | 金豪閥門 |
UJ11H內螺紋柱塞閥詳細資料：
一、UJ11H內螺紋柱塞閥概述：
內螺紋柱塞閥的關閉由一個不銹鋼柱塞、上下兩只富彈性密封圈及一個金屬隔框組成，密封效果由柱塞與密封圈緊密配合來達到，柱塞插在兩只密封圈中，密封面積遠大于普通截止閥；開關柱塞閥時，柱塞在密封圈中緩慢移動，接觸面幾乎不磨損，關閉時，柱塞插入下密封圈，截斷流道；開啟時，柱塞雖然脫離下密封圈，但仍藏在上密封圈內，保持與外界隔離，不致發生泄漏。
由于柱塞表面經過高精度外圓磨床加工而成。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。
二、UJ11H內螺紋柱塞閥的主要結構尺寸：
公稱通徑 | U11SM、UJl1H-1.6 25.40 C．P．R 主要結構尺寸及外形尺寸 | |||||||
閥體長度 | 接頭長度 | 接頭長度 | 手輪直徑 | 管螺紋 G | 關閉高度 | 開啟高度 | 重量 | |
15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
三、UJ11H內螺紋柱塞閥的性能規范：
閥體材料 | 適用溫度 | 適用介質 | 壓力范圍 |
鑄鋼 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
鑄鐵 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
不銹鋼 | ≤200℃ | 硝酸、醋酸 | 通徑范圍 |
含鉬不銹鋼 | ≤200℃ | 氮、氫、尿素等 | DNl 5-300mm |
四、UJ11H內螺紋柱塞閥的實驗壓力：
實驗項目 | 實驗介質 | 實驗壓力 |
壓強實驗 | 水 | 1.5PN |
高壓密封實驗 | 水 | 1.1 PN |
低壓氣密封實驗 | 氣 | 0 5-0.7MPa |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
