LC-I手動調節插板閥

發布日期：2015-11-30 點擊數： LC-I手動調節插板閥

【簡單介紹】

又稱手動刀型閘閥，刀形閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

【詳細說明】

一、LC-I手動調節插板閥產品概述：

手動調節插板閥LC-I(II)結構筒單、操作自如、閥板采用良好碳素鋼板、滑動靈活、插抽省力、密封性能良好、局部阻力損失小、維護保養拆裝方便、不易變形。本閥分為LC-I型和LC-II型，LC-I型用于通風除塵、風力輸送及排風系統管路上調節流量；LC-II型主要用于固體粉料輸送的調節流量和切斷。

二、LC-I手動調節插板閥主要性能：

公稱通徑：80-2000mm

公稱壓力：0.05MPA

介質流速：28m/s

適用溫度：≤300℃

適用介質：Ⅰ型為空氣、粉塵、氣體。Ⅱ型為固體粉料、晶體料等

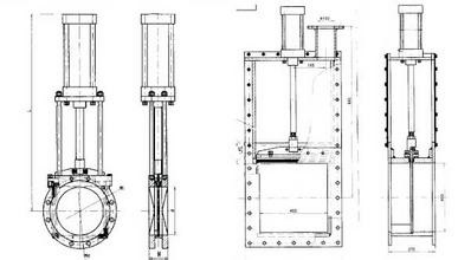

三、LC-I手動調節插板閥技術圖片：


四、LC-I手動調節插板閥主要原理：

電動插板閥、手動螺旋閘閥通常用于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。

五LC-I手動調節插板閥主要外形連接尺寸：

單位：mm

DN	D	D1	b		L	n-d	質量kg	DN	D	D1	b		L	n-d	質量kg
80	150	120	6	240	80	4-10	36	240	310	280	8	465	120	8-10	291
90	160	130		255			60	250	320	290		480			310
100	170	140		270			98	260	330	300		495			340
110	180	150		285			110	280	350	320		510			360
120	190	160		300	100	6-10	127	300	380	345		525	140	8-12	380
130	200	170		315			140	320	400	365		540			400
140	210	180		330			150	340	420	385		555			420
150	220	190		345			167	360	440	405		1040			450
160	230	200	8	360			175	380	460	425	10	1070			490
170	240	210		375			195	400	480	445		1110			550
180	250	220		380			210	420	500	465		1140	160		590
190	260	230		405			225	450	530	495		1210			630
200	270	240		420	120	8-10	236	480	560	525		1270		12-12	660
210	280	250		435			248	500	580	545		1310			690
220	290	260		450			262	530	610	575		1370			720
230	300	270		460			280	560	640	605		1400			750

六、LC-I手動調節插板閥訂貨說明：

10、如有特殊要求時請在訂購產品時注明。

11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門廠家為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務。
