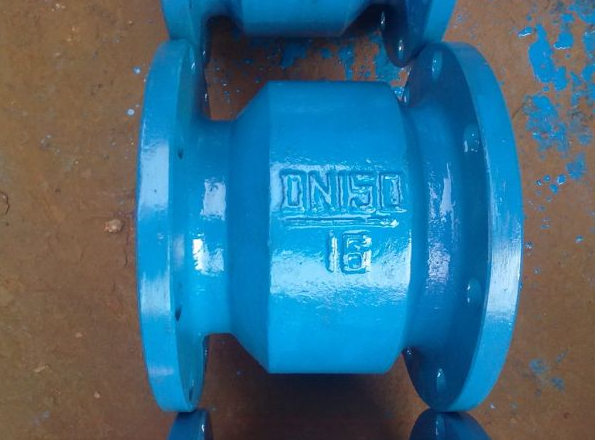

HC41X消聲止回閥

發布日期:2015-11-29    點擊數: HC41X消聲止回閥
產品名稱:HC41X消聲止回閥
產品型號:HC41X
品牌:金豪閥門

HC41X消聲止回閥詳細資料:

一、HC41X消聲止回閥概述:

HC41X消聲止回閥有法蘭連接和對夾連接兩種連接方式,閥瓣采用進出口兩端中心軸導向,啟閉靈活,定位準確,可水平安裝或垂直安裝,閥瓣采用彈簧加載,其快速的關閉能有效地減少水錘壓力。密封面采用O形圈彈性密封與金屬硬密封的組合密封結構,密封性能好,關閉時無噪聲。還具有體積小、重量輕、流體阻力小、結構長度小、耐疲勞、壽命長等特點。該閥門安裝于給排水、消防、暖通系統可安裝于水泵出口處,防止回水倒流,而對泵造成損壞。

二、HC41X消聲止回閥主要技術參數:

公稱壓力:1.0~1.6MPa

公稱通經:40~600mm

適用介質:水及弱腐蝕性流體

適用溫度:0~80℃

法蘭標準:GB/T 17241.6 GB/T 9113

試驗標準:GB/T 13927 AP 1598

三、HC41X消聲止回閥主要零部件材料:

型號閥體密封圈彈簧
H41X-10鑄鐵或不銹鋼丁腈橡膠(NBR)不銹鋼ICr18Ni9Ti
H41X-16鑄鋼或不銹鋼丁腈橡膠(NBR)不銹鋼ICr18Ni9Ti
零件名稱材質
閥體、閥蓋鑄鐵、鑄鋼、不銹鋼
閥瓣碳鋼、不銹鋼+丁腈橡膠
閥座鋁青銅、鉻不銹鋼
閥桿鋁青銅、鉻不銹鋼
彈簧不銹鋼

四、HC41X消聲止回閥主要外形連接尺寸單位:

DN40506580100125150200250300350400450500600
L112120130150165190210255310320380405430450510

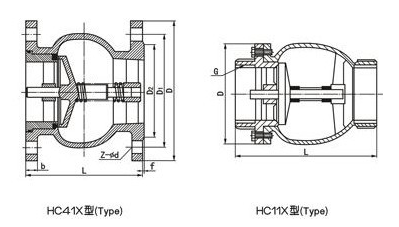

五、HC41X消聲止回閥主要外形尺寸:

公稱壓力PN(mml)公稱通徑尺寸(mm)公稱壓力PN(mml)公稱通徑尺寸(mm)
DN(mml)LDDN(mml)LDDN(mml)LDDN(mml)LD
1.040112145110184-181.64011214511O184-18
50120160125204-1850120160125204-18
65130180145204-1865130180145204-18
80150195160228-1880150195160228-18
100165215180248-18100165215180248-18
125190245210268-18125190245210268-18
150210280240268-22150210280240268-22
200255335295288-222002553352953012-22
2503103903502812-222503104053553212-26
3003204404002812-223003204604103212-26
3503805004603016-223503805204703616-26
4004055655153216-264004055805253816-30
4504306155653220-264504306405854020-30
5004506706203420-265004507156504220-33
6005107807253620-306005108407704820-36


金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包;包質、包換、包修

2、合同簽定后,質量保證,按時交貨

3、客戶在訂貨中務必提供以下說明;

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶,如有疑問,我公司一定會竭盡全力為您提供 良好的服務
