| 產品名稱： | H46H對夾雙瓣旋啟式止回閥 |
| 產品型號： | H46H-16P/25P/40P |
| 品牌： | 金豪閥門 |
H46H對夾雙瓣旋啟式止回閥詳細資料：
一、H46H對夾雙瓣旋啟式止回閥概述：
本止回閥H46，法蘭連接雙瓣旋啟式對夾止回閥，結構簡單止回動作快，密封性能好，安裝方便，不受空間位置限制，體積小，維修方便。它的運用范圍廣泛：凡水，油品，蒸汽，酸堿性液體均可使用，實現自動止回。
二、H46H對夾雙瓣旋啟式止回閥應用范圍：
止回閥廣泛適用于國內鋼鐵廠、石油、化工、煤氣、鍋爐、造紙、紡織、醫藥、食品、船舶、供排水、能源、多晶硅、電力等行業工業管道。
基本型號：H44,H41,H42,H11，H61，H14，H64，H76,H71等
閥體材質:304,316,321，CF8,CF8M,CF3,CF3M，CF8C，0cr18ni9及雙相不銹鋼等
尺寸范圍:DN10-DN1000(3/8"-40")等
壓力范圍:1.0-32.0Mpa(150-2500lb)等
耐溫范圍:-100℃≤t≤650℃
設計標準：國標GB，美標ANSI,德標DIN,日標JIS等
。
三、H46H對夾雙瓣旋啟式止回閥結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力小；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力小；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
四、H46H對夾雙瓣旋啟式止回閥標準規范：
設計制造標準：JB/T 8937
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

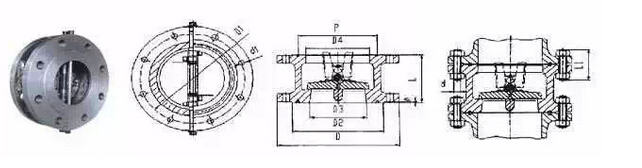

五、 H46H對夾雙瓣旋啟式止回閥主要尺寸：
| 公稱通徑 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 | ||||||
| L | D | L | D | L | D | L | D | L | D | L | D | |
| DN50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 115 | 60 | 122 |
| DN65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 140 | 67 | 147 |
| DN80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 | 76 | 150 | 73 | 157 |
| DN100 | 73 | 164 | 73 | 164 | 73 | 170 | 73 | 170 | 79 | 177 | 79 | 183 |
| DN125 | 86 | 194 | 86 | 194 | 86 | 197 | 86 | 197 | 105 | 213 | 105 | 220 |
| DN150 | 98 | 220 | 98 | 220 | 98 | 227 | 98 | 227 | 136 | 250 | 136 | 260 |
| DN200 | 127 | 275 | 127 | 275 | 127 | 287 | 127 | 293 | 165 | 313 | 165 | 324 |
| DN250 | 146 | 330 | 146 | 332 | 146 | 343 | 146 | 355 | 213 | 364 | 213 | 394 |
| DN300 | 181 | 380 | 181 | 387 | 181 | 403 | 184 | 450 | 229 | 424 | 229 | 458 |
| DN350 | 184 | 440 | 184 | 447 | 184 | 460 | 222 | 478 | - | - | - | - |
| DN400 | 191 | 492 | 191 | 498 | 191 | 518 | 232 | 549 | - | - | - | - |
| DN450 | 203 | 542 | 203 | 558 | 203 | 568 | - | - | - | - | - | - |
| DN500 | 219 | 597 | 219 | 620 | 219 | 624 | - | - | - | - | - | - |
| DN600 | 222 | 698 | 222 | 734 | 222 | 734 | - | - | - | - | - | - |
| 公稱通徑 | 150Lb | 300Lb | 600Lb | |||
| L | D | L | D | L | D | |
| 2 | 60 | 103 | 60 | 110 | 60 | 110 |
| 21/2 | 67 | 122 | 67 | 129 | 67 | 129 |
| 3 | 73 | 135 | 73 | 148 | 73 | 148 |
| 4 | 73 | 173 | 73 | 180 | 79 | 192 |
| 5 | 86 | 196 | 86 | 215 | 105 | 240 |
| 6 | 98 | 222 | 98 | 250 | 136 | 265 |
| 8 | 127 | 279 | 127 | 307 | 165 | 319 |
| 10 | 146 | 339 | 146 | 361 | 213 | 399 |
| 12 | 181 | 409 | 181 | 422 | 229 | 456 |
| 14 | 184 | 450 | 222 | 485 | - | - |
| 16 | 191 | 514 | 232 | 539 | - | - |
| 18 | 203 | 549 | - | - | - | - |
| 20 | 219 | 606 | - | - | - | - |
| 24 | 222 | 717 | - | - | - | - |
金豪閥門對貴公司的承渃
1、我公司對產品的質量實行三包；包質、包換、包修
2、合同簽定后，質量保證，按時交貨
3、客戶在訂貨中務必提供以下說明；
【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
