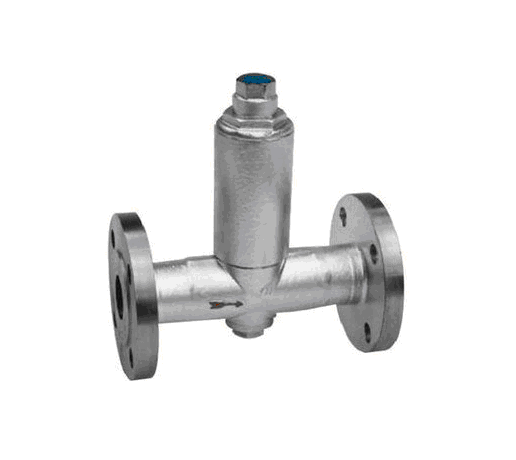

CS14H液體膨脹式蒸汽疏水閥

發布日期：2015-09-28 點擊數： CS14H液體膨脹式蒸汽疏水閥

【簡單介紹】

CS14H/F液體膨脹式蒸汽疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽,用汽設備的正常進行，提高蒸汽輸送和熱源效率，該產品其關鍵感溫內件，采用良好鋼波紋管，特殊焊接工藝制成，節能效果顯著。具有排水溫度調節機構，可在80-100℃之間調節，使用方便。排水是連續的，而且沒有噪音。溫度敏感元件，采用不銹鋼耐腐蝕。不受振動，蒸汽壓力波動和水鋰的影響。體積小、重量輕、安裝方便。疏水閥的溫度元件中充滿了液體，當冷凝水低于給定溫度80-100℃時，元件中的液體體積變小，元件收縮，閥瓣打開冷凝水排出，反之，當冷凝水反蒸汽高于80-100℃時，元件彭脹，閥瓣關閉，阻止了介質流出，可通過閥門的調節機構，調整80-100℃中任意給定角度。

【詳細說明】

一、CS14H液體膨脹式蒸汽疏水閥產品概述：

　　 CS14FH-16C、CS44FH-16C型液體膨脹式蒸汽疏水閥是屬于熱靜力式疏水閥的一種，它可以在蒸汽管網和用汽設備中，及時的排除冷凝水和自動的阻止蒸汽泄漏，從而可以保證供汽，用汽設備的正常進行，提高蒸汽輸送和熱源效率，CS14H液體膨脹式蒸汽疏水閥其關鍵感溫內件，采用良好鋼波紋管，特殊焊接工藝制成，節能效果顯著。

二、CS14H液體膨脹式蒸汽疏水閥主要結構特點：

1、具有排水溫度調節機構，可在80-100℃之間調節，使用方便。

2、排水是連續的，而且沒有噪音。

3、溫度敏感元件，采用不銹鋼耐腐蝕。

4、不受振動，蒸汽壓力波動和水鋰的影響。

5、體積小、重量輕、安裝方便。

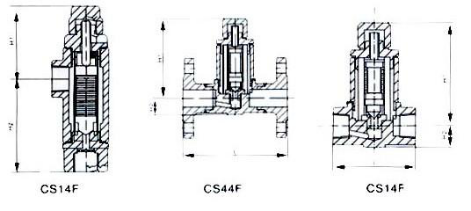

三、CS14H液體膨脹式蒸汽疏水閥技術圖片：


四、CS14H液體膨脹式蒸汽疏水閥主要外形連接尺寸：

單位：mm

Model 產品型號	Nominaldiameter 公稱通徑（DN）	Connection 連接方式	Pressurerating（MPa）使用壓力	Maxallowable 高允許溫度	Extermaldimensions（mm）外型尺寸				Re.weight 參考重量（Kg）
					L	H1	H2	W
CS14F-16C	15~25	Thread螺紋（角式）	0.05~1.6	220	157	38	73	46	1.6
	32				175	44	80	56	2.5
	40				185	51	90	62	3
	50				195	60	100	75	3.4
STF-B-16C (STB) (CS14F)	15~20	Thread螺紋（直通式）	0.01~1.6	220	95	110	30	53	4.2
	25				105				4.5
	32~40				110	155	40	60	5
	50				120
STF-C-16C (STC) (CS44F)	15~20	Flange法蘭（直通式）			150	110	30	53	7.7
	25				160				9
	32				210	155	40	60	1.2
	40~50				230				9
LSF-A	15~2,0	Thread螺紋（立式）	0.01~1.6	220	125			44	1.2
	25				130			48	1.4
	32~50				150			55 64 73	2
LSF-B	15	Flange法蘭 (l立式)			150			95	2.6
	20				150			105	3
	25				160			115	3.4
	32				230			135	5.5
	40							145	5.9
	50							160	6.7

五、CS14H液體膨脹式蒸汽疏水閥訂貨說明：

10、如有特殊要求時請在訂購產品時注明。

11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。

金豪閥門對貴公司的承渃

1、我公司對產品的質量實行三包；包質、包換、包修

2、合同簽定后，質量保證，按時交貨

3、客戶在訂貨中務必提供以下說明；

【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等

4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供良好的服務
