一、A61Y彈簧微啟式安全閥概述：
A61H-160-320彈簧微啟式高壓安全閥(焊接式)適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上，A61Y-160P，A61Y-320P型彈簧微啟式高壓安全閥適用于溫度≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
二、A61Y彈簧微啟式安全閥應用范圍：
設計制造標準：GB/T 12243-2005
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

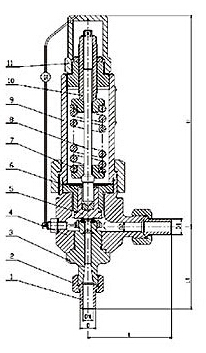

三、A61Y彈簧微啟式安全閥主要零部件材料：
NO. | 零件名稱 | A61H-C A61Y-C材料 | A61Y-P材料 |
1 | 接頭 | 20 | 1Cr18Ni9Ti |
2 | 接頭螺母 | 35 | 1Cr18Ni9Ti |
3 | 閥座 | 2Cr13 | 1Cr18Ni9Ti |
4 | 閥體 | 35/35CrMoA | 1Cr18Ni9Ti |
5 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti |
6 | 導向套 | 2Cr13 | 1Cr18Ni9Ti |
7 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
8 | 閥桿 | 2Cr13 | 2Cr13 |
9 | 閥蓋 | ZG230-450 | 1Cr18Ni9Ti |
10 | 調節螺桿 | 45 | 2Cr13 |
11 | 閥帽 | ZG200-400 | 1Cr18Ni9Ti |
密封面材料 | "Y"型堆焊Co基硬質合金,"H"型堆焊D507 | ||
四、A61Y彈簧微啟式安全閥外形尺寸和連接尺寸：
公稱壓力 | 公稱通徑 | 尺寸 | ||||||
do | D | D1 | D2 | L | L1 | H | ||
16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
