【簡單介紹】
當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
【詳細說明】
一、CS47H可調雙金屬疏水閥產品概述：
CS47H可調雙金屬片式疏水閥結構 、性能優良、排水量大、漏汽小、排水溫度可調節．過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整
二、CS47H可調雙金屬疏水閥主要性能規范：
| 項目 | 型號 | 單位 | ||
| CSl7H一16C CS47H一16C CS67H一16C | CSl7H一25 CS47H一25 CS67H一2S | CSl7H-40 CS47H-40 CS67H一40 | ||
| 公稱壓力 | 1.6 | 2,5 | 4．O | MPa |
| 殼體試驗壓力 | 2.4 | 3.8 | 6.0 | |
| 高工作壓力 | 1.6 | 2.5 | 4.0 | |
| 高工作溫度 | 203 | 220 | 247 | |
| 高允許溫度 | 425 | 425 | 425 | |
| 工作介質 | 蒸汽、凝結水 | |||

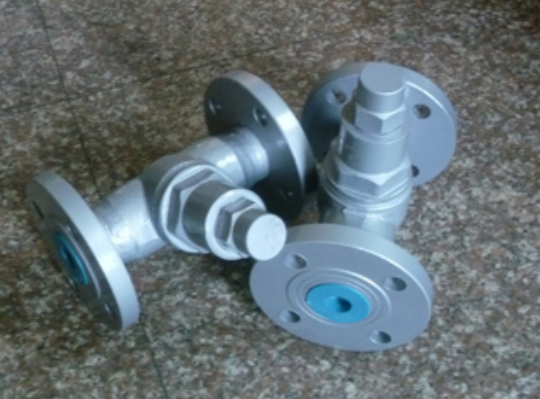

三、DCS47H可調雙金屬疏水閥技術圖片：
四、CS47H可調雙金屬疏水閥主要零部件材料：
| 型號 項目 | CS17/47/67H-16/25/40C |
| 閥體 | 碳鋼 |
| 閥蓋 | 碳鋼 |
| 閥蕊 | 不銹鋼 |
| 閥座 | 不銹鋼 |
| 熱敏元件 | 熱雙金屬片 |
| 過濾器 | 不銹鋼 |

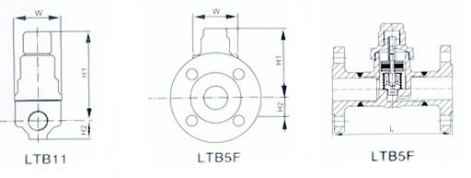

五、CS47H可調雙金屬疏水閥主要外形連接尺寸：
單位：mm
| 型號 | 公稱通徑DN | 螺紋通徑(mm) | 承插連接(mm) | 法蘭連接(mm) | ||||||||||||||
| RC | L | H | W | L | H | W | d | T | L | H | D | K | d | C | F | N-Φ | ||
| CS17H-16C CS47H-16C CS67H-16C | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
| CS17H-25 CS47H-25 CS67H-25 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
| CS17H-40 CS47H-40 CS67H-40 | 15 | 1/2 | 100 | 92 | 82 | 100 | 92 | 82 | 22 | 12 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 100 | 92 | 82 | 27 | 12 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 100 | 92 | 82 | 34 | 12 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 11/4 | 165 | 140 | 115 | 165 | 140 | 115 | 42 | 13 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 11/2 | 165 | 140 | 115 | 165 | 140 | 115 | 48 | 13 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 175 | 140 | 115 | 61 | 14 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
六、CS47H可調雙金屬疏水閥訂貨說明：
10、如有特殊要求時請在訂購產品時注明。
11、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的金豪閥門人士為您審核把關。
