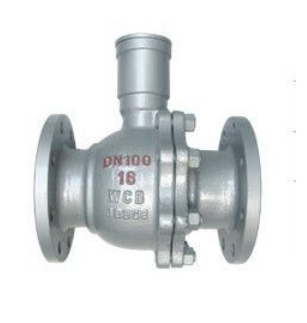

產品名稱： | FDQ41F防盜球閥 |
產品型號： | FDQ41F |
一、FDQ41F防盜球閥概述：
FDQ41F-防盜球閥在具有常規閥門結構特點及用途的基礎上,設計防盜結構,特別適用于在無人看管的管路上使用,以防管路中介質的丟失和管理不善造成破壞損失.
產品型號 FDQ41F-25C.
連接形式:法蘭 焊接 材質 碳鋼 不銹鋼.
公稱通徑 20-250（mm）
適用介質 油品
壓力范圍 25（Mpa）
適用溫度 130（℃）
通道位置 直通式 結構形式 浮動球球閥.
法蘭浮動式防盜球閥是新型一種閥門結構，具體為一種具有防盜功能的球閥，可廣泛的用于供油、供暖或供水管道上。防盜球閥設計原理:包括閥體和設計在閥體內 的閥桿，閥體上部設有閥蓋，閥桿上部設有防盜鎖,防盜鎖上端設有防潮防銹橡膠圈，其上部還設有一個頂部鐵蓋。（其目的為了防止臟東西掉入防盜鎖內和地面的 潮濕對防盜鎖的腐蝕）另閥體的中間位置是通過螺紋的鉸接再用電焊直接焊死，使閥門本體連接在一起，使閥門整體達到防盜效果，閥體與管道的連接是采取電焊連 接的，可直接把閥體焊接在管道上，可以達到管線和球閥一體的效果。
二、FDQ41F防盜球閥密碼鎖的使用：
1、密碼鎖由鎖芯、四組數字和五個帶有起子槽的調節盤、調節板組成，每組數字由0、1、2、3組成，調節盤有指示箭頭， 調節盤帶有英文字母K（也可以通過數字方向的上方來確定 調節盤）以順時針方向來確定2、3、4、5位調節盤。
2、開鎖時將五個調節盤上的箭頭從 開始順時針方向依次對準密碼號，便可打開鎖芯（出廠密碼號“0、0、0、0、0”）。
3、防盜鎖芯鎖死時與開鎖方式一樣對好密碼號將鎖芯放入閥座內，務必將密碼號撥亂，才確認鎖芯鎖好。
三、FDQ41F防盜球閥主要連接尺寸：（mm）Size of main connection
公稱壓力PN Nominal pressure | 公稱通徑DN Nominal Diameter | 尺寸(mm) Size of main connection | |||||||
L | D | D1 | D2 | b | Z-￠d | H1 | L0 | ||
FQ41Y/H/F/S | |||||||||
1.6MPa | 15 | 130 | 95 | 65 | 46 | 14 | 4-￠14 | 108 | 130 |
20 | 140 | 105 | 75 | 56 | 16 | 4-￠14 | 117 | 130 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-￠14 | 127 | 160 | |
32 | 165 | 140 | 100 | 76 | 18 | 4-￠18 | 142 | 160 | |
2.5 4.0MPa | 15 | 130 | 95 | 65 | 46 | 14 | 4-￠14 | 108 | 130 |
20 | 140 | 105 | 75 | 56 | 16 | 4-￠14 | 117 | 130 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-￠14 | 127 | 160 | |
32 | 165 | 140 | 100 | 76 | 18 | 4-￠18 | 142 | 160 | |
FQ47Y/H/F/S | |||||||||
1.6MPa | 40 | 180 | 150 | 110 | 84 | 18 | 4-￠18 | 150 | 230 |
50 | 200 | 165 | 125 | 99 | 20 | 4-￠18 | 155 | 230 | |
65 | 220 | 185 | 145 | 118 | 20 | 4-￠18 | 170 | 400 | |
80 | 250 | 200 | 160 | 132 | 20 | 8-￠18 | 197 | 400 | |
100 | 280 | 220 | 180 | 156 | 22 | 8-￠18 | 226 | 550 | |
125 | 320 | 250 | 210 | 184 | 22 | 8-￠18 | 248 | 800 | |
150 | 360 | 285 | 240 | 211 | 24 | 8-￠22 | 273 | 1000 | |
200 | 400 | 340 | 295 | 266 | 24 | 12-￠22 | 324 | 1500 | |
2.5 4.0MPa | 40 | 180 | 150 | 110 | 84 | 18 | 4-￠18 | 150 | 230 |
50 | 200 | 165 | 125 | 99 | 20 | 4-￠18 | 155 | 230 | |
65 | 220 | 185 | 145 | 118 | 22 | 8-￠18 | 170 | 400 | |
80 | 250 | 200 | 160 | 132 | 24 | 8-￠18 | 197 | 400 | |
100 | 320 | 235 | 190 | 156 | 24 | 8-￠22 | 226 | 550 | |
125 | 350 | 270 | 220 | 184 | 26 | 8-￠26 | 248 | 800 | |
四、FDQ41F防盜球閥實用新型內容：
本實用新型的目的在于針對現有閥門防盜功能不強的缺陷，提供一種結構緊密，防盜功能十分強大的新型防盜球閥。
五、FDQ41F防盜球閥編制密碼：
1、防盜鎖的密碼號根據用戶易記的0-3的四位數字編排。
2、編制方法為：將鎖芯取出，鎖芯下方有五個密碼調節板，把調節板的鎖緊螺母松掉，將四個調節盤的箭頭對準你所確定的密碼號，如0、1、2、3、4為選定 的密碼號， 調節盤箭頭對準“0”，按順時針方向密碼調節盤箭頭分別對準1、2、3、4，這時將五個密碼調節板的缺面分別對向鎖芯的外圓，密碼調節板不 超出鎖芯外圈線，然后將彈簧和鎖緊螺母裝好并緊死，這樣就完成了密碼號的編制。
