一、GA41H單杠桿安全閥概述：
GA41H、A51H單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許 高值。介質可為蒸汽、空氣。

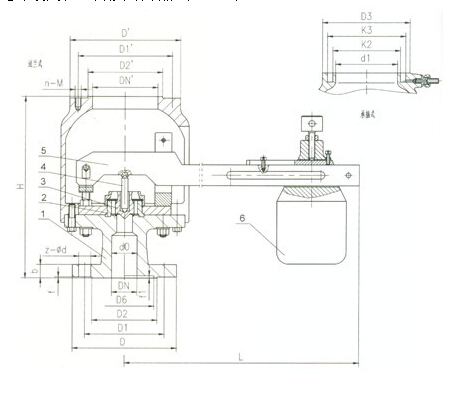

二、GA41H單杠桿安全閥外形尺寸和連接尺寸：
公稱通徑 | 尺寸 | |||||||||||||||
do | L | L1 | D | K | g1 | f | b | z-?d | DN | D1 | K1 | g2 | b1 | f | z-?d1 | |
25 | 20 | 100 | 85 | 115 | 85 | 65 | 2 | 16 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 25 | 115 | 100 | 140 | 100 | 78 | 2 | 18 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 32 | 120 | 110 | 150 | 110 | 85 | 3 | 18 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 |
50 | 40 | 135 | 120 | 165 | 125 | 100 | 3 | 20 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 |
80 | 65 | 160 | 135 | 200 | 160 | 135 | 3 | 20 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 |
100 | 80 | 170 | 160 | 220 | 180 | 155 | 3 | 22 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 |
150 | 125 | 205 | 195 | 285 | 240 | 210 | 3 | 24 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 |
200 | 150 | 240 | 230 | 340 | 295 | 265 | 3 | 26 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 |
三、GA41H單杠桿安全閥主要零件材料：
序號 | 零件名稱 | 材料 |
1 | 閥體 | WCB |
2 | 閥座 | 2Cr13 |
3 | 調節圈 | 2Cr13 |
4 | 閥瓣 | 2Cr13 |
5 | 導向套 | 2Cr13 |
6 | 閥蓋 | ZG230-450 |
7 | 杠桿 | 碳鋼 |
8 | 重錘 | 鑄鐵 |
9 | 法蘭 | 35/35CrMoA |
10 | 密封面材料 | 堆焊D507 |
