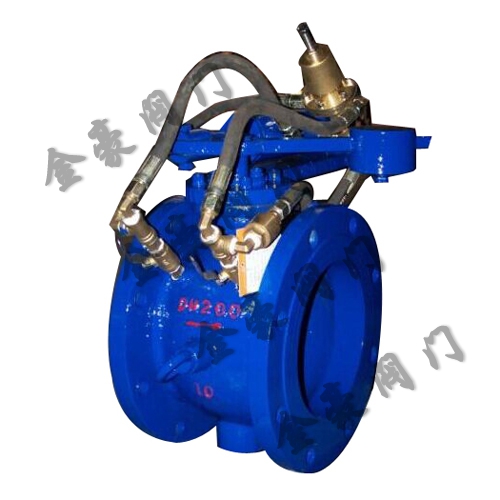

BFDZ701X液力自動控制閥

發布日期：2015-10-14 點擊數： BFDZ701X液力自動控制閥

一、產品介紹：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自動控制閥

液力自動閥是我公司工程技術人員參照國內外同類型的搶先產品進行計劃。吸收微阻緩閉止回閥、液控止回蝶閥、多功用水利控制閥的基礎上研制而成，是水泵控制閥的換代新產品。它兼具電動閘、電動蝶閥以及止回閥的功用，并通過快關緩和閉的動作來消除水錘危害，保護水泵及管網系數安全。該閥是其時國內外規劃中新穎、功用搶先、進行可靠的泵站新式控制設備，首要用于自動化給排水泵站的離心泵、冶金、石化、水司、市政、環保等工作供排水系統。

窗體底端

二、BFDZ701X液力自動控制閥工作原理：
本閥主要由閥體、蝶板、調節閥、緩沖液壓缸等組成。外部由調節閥連接。當水泵啟動時，閥板在進口端水力和驅動液壓缸下腔水力作用下緩慢開啟至全開。關閉時介質回流推動閥板和活塞上腔回水壓力的作用下迅速關閉90%截斷大部分水流，再由緩閉液壓缸阻尼進行緩閉，減弱回水壓力的沖擊，消除破壞性水錘。

三、BFDZ701X液力自動控制閥主要特點：
1、流阻小，其流阻系數為0.1-0.7，節能效果顯著。
2、消除水錘可靠，緩閉裝置與主閥板聯鎖啟閉，自動實現速閉，不受水泵實際流量和揚程變化的影響，不需計算速閉時間，不需專業人員現場調整，無需電器元件和外接動力，故障點少。
3、密封副摩擦力矩極小，采用斜置密封副三維偏心結構，橢圓形閥板被斜置成75°，它縮短了密封圓浮距離，降低限摩擦力矩，達到上佳的密封效果。
4、密封可靠、零泄漏，采用軟硬雙重密封結構，其中軟硬密封副具有防泥沙和壓力自動補償功能，以小的摩擦力矩，達到上佳的密封效果。
5、實現關閥啟泵，啟泵后該閥進口壓力要達到預定值后，閥門才開啟，可達到小啟泵電流，確保電機和電控設施安全。
6、操作維護簡單，只需開啟或關閉水泵機組電源，閥門即按照水泵操作規程自動完成整個過程，液壓缸內的零件檢修可在機器正常工作的同時進行，關鍵零件均選用好材料。
7、占地空間小，降低土建成本。

四、連接尺寸

窗體頂端

	360	310	278	34	12-25	540	600	550
250	250	425	370	332	36	12-30	600	700	630
300	270	485	430	390	40	16-30	650	740	690
350	290	550	490	448	44	16-34	710	800	780
400	310	610	550	505	48	16-34	770	870	860
450	330	660	600	555	50	20-34	830	920	910
500	350	730	660	610	52	20-41	900	1000	980
600	390	840	770	718	56	20-41	1090	1250	1070
700	430	955	875	815	60	24-48	1200	1360	1220
800	470	1070	990	930	64	24-48	1320	1480	1320
900	510	1180	1090	1025	66	28-54	1420	1580	1430
1000	550	1305	1210	1140	68	28-58	1550	1700	1550
1200	630	1525	1420	1350	72	32-58	1780	1950	1800
1400	710	1750	1640	1560	78	36-65	2000	2175	1980

保管、設備、運用：（BFDZ701X/ BFDZ702X/ BFDZ703X/ BFDZ704X）液力自動控制閥

1、本止回閥應存放在單調處，通路兩端需封閉，長時間存放時應守時檢查，加工表面每半年根除污垢，更換一次防銹油。

2、設備前應仔細核對運用狀況是不是與本閥功用相符，并將閥門及管道清洗潔凈。

3、本閥應按圖1所示方位設備。并注意介質活動方向。

4、進行管路度試壓時要將蝶板打開。

金豪閥門對貴公司的承渃

我公司對產品的質量實行三包；包質、包換、包修
合同簽定后，質量保證，按時交貨
客戶在訂貨中務必提供以下說明；【1】結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優良的服務
