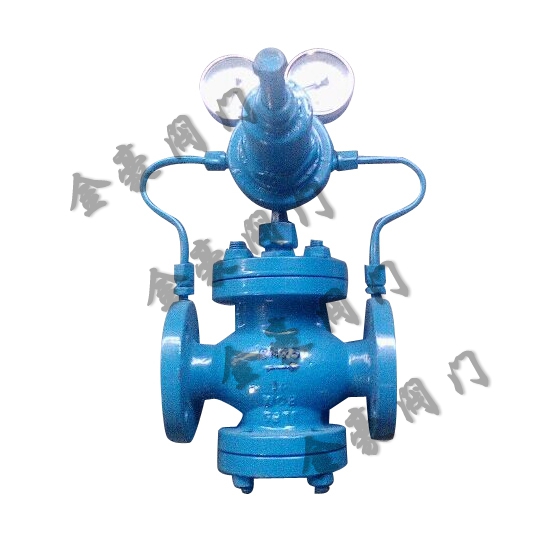

一、YK43F不銹鋼氣體減壓閥概述：
YK43F不銹鋼氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。氣體減壓閥本系列減壓閥屬于先導活塞式減壓閥。由 主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設 定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于氣體管路，如空氣、氮 氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。
二、YK43F不銹鋼氣體減壓閥主要性能規范：
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
殼體試驗壓力(MPa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 |
密封試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
高進口壓力(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口壓力范圍(MPa) | 0.1~1.0 | 0.2~1.6 | 0.2~2.5 | 0.5~3.5 | 0.5~3.5 | 0.5~4.5 |
小閥前閥后壓差(MPa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
壓力特性偏差 | 符合GB/T12245-2005標準 | |||||
流量特性偏差 | 符合GB/T12245-2005標準 | |||||
泄漏率 | 0 | |||||
工作溫度 | ≤120°C | |||||
三、YK43F不銹鋼氣體減壓閥主要技術圖紙
四、YK43F不銹鋼氣體減壓閥主要特點：
YK43F不銹鋼氣體減壓閥主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、煤氣、液化氣、天然氣等氣體。
YK43F不銹鋼氣體減壓閥主要外形連接尺寸：
公稱通徑DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
六、YK43F不銹鋼氣體減壓閥主要零部件材料
零件名稱 | 材質 |
閥體、閥蓋、底蓋 | WCB/CF8 |
閥座 | 2Cr13/304SS |
閥瓣 | 2Cr13/304SS |
缸套 | 2Cr13/304SS |
活塞 | 2Cr13/304SS |
閥桿 | 2Cr13 |
膜片 | 304SS |
彈簧 | 60Si2Mn |
密封墊 | 丁腈橡膠/聚四氟乙烯 |
導閥體、導閥蓋 | 25#/304SS |
七、YK43F不銹鋼氣體減壓閥訂貨說明：
金豪閥門對貴公司的承渃
我公司對產品的質量實行三包；包質、包換、包修
合同簽定后，質量保證，按時交貨
客戶在訂貨中務必提供以下說明；
結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供 良好的服務
