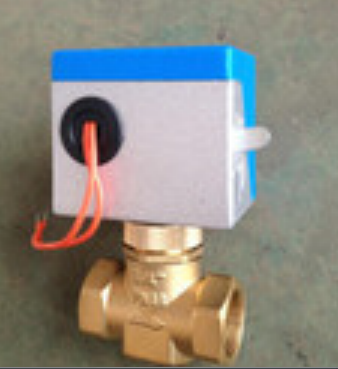

產品名稱： | VA7010開關式電動閥 |
產品型號： | VA7010 |
品牌： | 金豪閥門 |
一、VA7010開關式電動閥概述：
VA7010開關式電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內出現的高溫高濕環境可靠工作。
二、VA7010電動二通閥結構特點：
1、閥體黃銅鍛造，不銹鋼桿及彈簧，體積小，耐腐蝕。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修時作用的手動操作桿。
三、VA7010開關式電動閥性能參數：
工作介質 | 腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y | ||||||
介質溫度(℃) | ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ | ||||||
公稱壓力(Mpa) | 1.6 | ||||||
工作壓力(Mpa) | 0 - 1.6 | ||||||
電源電壓 | AC220V,其余規格可作特殊訂貨 | ||||||
額定流量系數(KV) | 按JB/T352-94規定 | ||||||
泄漏量(m1/min) | 按JB/T352-94.F規定 | ||||||
公稱通徑(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
功耗(AV) | 40 | 50 | |||||
四、VA7010開關式電動閥外形尺寸：
型號 | 尺 寸(mm) | 凈 重 | |
A | B | ||
VA7010-15 | 55 | 113 | 0.60 |
VA7010-15 | 55 | 128 | 0.60 |
VA7010-20 | 66 | 124 | 0.65 |
VA7010-20 | 66 | 137 | 0.65 |
VA7010-25 | 90 | 129 | 0.70 |
VA7010-25 | 90 | 145 | |
五、VA7010開關式電動閥結構與原理：
VA7010開關式電動閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后， 銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥 杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電 后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去 主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了 作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
