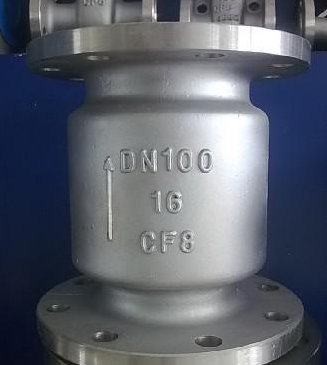

| 產品名稱： | H42W不銹鋼立式止回閥 |
| 產品型號： | H42W-16P/25P/40P |
| 品牌： | 金豪閥門 |
H42W不銹鋼立式止回閥詳細資料：
一、H42W不銹鋼立式止回閥概述：
不銹鋼立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
二、H42W不銹鋼立式止回閥工作原理：
H42H系列立式止回閥能防止介質倒流，起到介質止回作用。H42H立式止回閥在進口端介質壓力高于出口端時處于開啟狀態。因為管道里進口端介質的 壓力作用下，頂開立式止回閥中的閥瓣，使閥門自動開啟。當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座而使閥門關閉（注：臥式安裝下需加彈簧，立式管 道安裝無需加彈簧。閥瓣在自身重量和逆流 三、H42W不銹鋼立式止回閥執行標準：
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材料 | 碳鋼 | GB/T12229 |
| 不銹鋼 | GB/T12230 | |
| 合金鋼 | Q/ZB66 | |
四、H42W不銹鋼立式止回閥性能和使用范圍：
| 型號 | 公稱壓力 PN（MPa） | 試驗壓力SP（MPa） | 適用溫度 （℃） | 適用介質 | |||
| 殼體 | 密封 | ||||||
| H42W-25P | 2.5 | 3.8 | 2.8 | ≤200 | 硝酸類 | ||
| H42W-25R | 醋酸類 | ||||||
| H42W-40P | 4.0 | 6.0 | 4.4 | 水、油品 | |||
| H42W-40R | |||||||
五、H42W不銹鋼立式止回閥主要零部件材料：
| 零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
| H42W-16C | 碳鋼 | 碳鋼 | 碳鋼 |
| H42W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
| H42W-25P | |||
| H42W-40P | |||
| H42W-25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
| H42W-40R | |||
| H42Y-40 | 碳鋼 | 碳鋼 | 堆焊硬質合金 |
六、H42W不銹鋼立式止回閥主要連接尺寸和外型尺寸：
| 公稱通徑 | PN1.6/2.5/4.0MPa | |
| H | ||
| 系列 1 | 系列 2 | |
| DN32 | 145 | 110 |
| DN40 | 155 | 120 |
| DN50 | 170 | 140 |
| DN65 | 180 | 160 |
| DN80 | 200 | 185 |
| DN100 | 220 | 210 |
| DN125 | 250 | 275 |
| DN150 | 280 | 300 |
| DN200 | 380 | 380 |
